Ищу чертежи багажника на крышу Т2

Документация, информация, история, тюнинг и экземляры T2
Ответить
zhdanek
Сообщения: 27
Зарегистрирован: 26 июн 2017, 16:28
Бус: VW T2 Bulli Italiano
Откуда: Ukraine Kiev

Ищу чертежи багажника на крышу Т2

Сообщение zhdanek » 01 ноя 2019, 14:26

может кто то таким заморачивался?
заранее благодарен

Аватара пользователя
CHX
Сообщения: 1297
Зарегистрирован: 30 авг 2012, 22:43
Бус: T2, 73
Откуда: Москва

Ищу чертежи багажника на крышу Т2

Сообщение CHX » 01 ноя 2019, 15:39

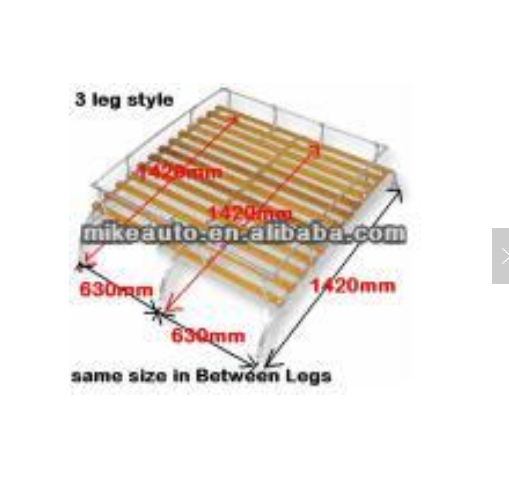

Лови ссылку с размерами..
https://m.alibaba.com/product/307424638 ... redirect=1

zhdanek
Сообщения: 27
Зарегистрирован: 26 июн 2017, 16:28
Бус: VW T2 Bulli Italiano
Откуда: Ukraine Kiev

Ищу чертежи багажника на крышу Т2

Сообщение zhdanek » 08 ноя 2019, 13:32

у меня к сожалению эта ссылка не открывается (

Аватара пользователя
Deemon
Сообщения: 45
Зарегистрирован: 15 июл 2018, 22:24
Бус: Caravelle 88'' 1Y
Откуда: Украина, Волынь, Луцк

Ищу чертежи багажника на крышу Т2

Сообщение Deemon » 08 ноя 2019, 18:37

у китайцев микро-фото


zhdanek
Сообщения: 27
Зарегистрирован: 26 июн 2017, 16:28
Бус: VW T2 Bulli Italiano
Откуда: Ukraine Kiev

Ищу чертежи багажника на крышу Т2

Сообщение zhdanek » 11 ноя 2019, 18:50

Спасибо

Аватара пользователя
ПРОЖЕКТОР
Сообщения: 1372
Зарегистрирован: 28 авг 2014, 12:51
Бус: T3 84гв 1,9DF+ГБО
Откуда: Екатеринбург

Ищу чертежи багажника на крышу Т2

Сообщение ПРОЖЕКТОР » 11 ноя 2019, 22:05

zhdanek, если будешь что-то подобное ваять, то на мой скромный взгляд стоит подумать о том, чтобы углы на трубе, которая поверху идет,сделать не квадратными/острыми, а круглыми. На т2 вообще нет вроде ни одного острого угла снаружи, поэтому не стоит нарушать эту особенность, даже в угоду утилитарности и сиюминутной простоте сборки. Пусть все кругленьким и остается)) Если нет возможности гнуть трубу, то используйте отводы+сварку.
________________________________________________________

мой бус: http://fanclub-vw-bus.ru/forum/viewtopic.php?f=102&t=14750
мои работы: http://fanclub-vw-bus.ru/forum/viewtopic.php?f=99&t=14963

Аватара пользователя
Retrobus
Партнер
Сообщения: 284
Зарегистрирован: 24 окт 2011, 21:57
Бус: VW т2-т5
Откуда: минск.
Контактная информация:

Ищу чертежи багажника на крышу Т2

Сообщение Retrobus » 11 ноя 2019, 22:25

Мне сделали так

Отправлено спустя 1 минуту 6 секунд:
Все доволен кроме качества материала. Перекрасить придется
У вас нет необходимых прав для просмотра вложений в этом сообщении.

Аватара пользователя
ПРОЖЕКТОР
Сообщения: 1372
Зарегистрирован: 28 авг 2014, 12:51
Бус: T3 84гв 1,9DF+ГБО
Откуда: Екатеринбург

Ищу чертежи багажника на крышу Т2

Сообщение ПРОЖЕКТОР » 11 ноя 2019, 22:36

Retrobus писал(а):
11 ноя 2019, 22:26
Все доволен кроме качества материала.
скорее всего это от того, что нержа никудышная. Сейчас повсеместно продается нержа AISI304, а она гамняная, "интерьерная", вообще не терпит термообработки. У тебя судя по фото (не совсем видно, да и шея болит у меня) именно последствия сварки. Поверхностный слой металла от контакта с воздухом сильно деградирует при нагреве. Шлифуй/полируй 304ую, а все равно вылезет потом ржа. Лучше использовать нержу AISI320 или, еще лучше, 321 (аналоги нашей "пищевки"). Найти их сложнее и дороже они, но они того стоят.
Retrobus писал(а):
11 ноя 2019, 22:26
Перекрасить придется
опять-же не уверен в результате на 100%, но возможно имеет смысл полирнуть заново и покрыть лаком. Покрасить в "глухой" цвет всегда успеешь
________________________________________________________

мой бус: http://fanclub-vw-bus.ru/forum/viewtopic.php?f=102&t=14750
мои работы: http://fanclub-vw-bus.ru/forum/viewtopic.php?f=99&t=14963

Аватара пользователя
Retrobus
Партнер
Сообщения: 284
Зарегистрирован: 24 окт 2011, 21:57
Бус: VW т2-т5
Откуда: минск.
Контактная информация:

Ищу чертежи багажника на крышу Т2

Сообщение Retrobus » 11 ноя 2019, 23:44

Есть такое.
Доверился человеку...а качество металла ну как было...
Да попробую в глухой серый

Аватара пользователя
ПРОЖЕКТОР
Сообщения: 1372
Зарегистрирован: 28 авг 2014, 12:51
Бус: T3 84гв 1,9DF+ГБО
Откуда: Екатеринбург

Ищу чертежи багажника на крышу Т2

Сообщение ПРОЖЕКТОР » 12 ноя 2019, 00:07

Да не торопись ты с глухим цветом. Попробуй спасти то, что есть. Денег-то вбухал поди не мало?
Не надо весь сразу полировать и лакировать. Гденить на незаметном месте поэксперементируй, а потом принимай решение.

А если и красить, то почему в серый? Краска есть такая или логика какая-то не понятная мне?
Стилевая программа твоего буса, по-дизайнерски говоря, белый и рыжий цвета, вот ее и стоит разыгрывать, кмк
________________________________________________________

мой бус: http://fanclub-vw-bus.ru/forum/viewtopic.php?f=102&t=14750
мои работы: http://fanclub-vw-bus.ru/forum/viewtopic.php?f=99&t=14963

Аватара пользователя
Retrobus
Партнер
Сообщения: 284
Зарегистрирован: 24 окт 2011, 21:57
Бус: VW т2-т5
Откуда: минск.
Контактная информация:

Ищу чертежи багажника на крышу Т2

Сообщение Retrobus » 12 ноя 2019, 15:19

Это фото через неделю как в июне сделали.
Увы к осени вид стал совсем иной. Ржа везде.
Поэтому перекрас не избежен.
Серый...самый универсальный как не крути :clap:

zhdanek
Сообщения: 27
Зарегистрирован: 26 июн 2017, 16:28
Бус: VW T2 Bulli Italiano
Откуда: Ukraine Kiev

Ищу чертежи багажника на крышу Т2

Сообщение zhdanek » 13 ноя 2019, 08:42

Огромное спасибо, за подсказку по качеству метала...Не думал откровенно что с этим могут быть вопросы...если вам не сложно сделайте фото крепежа
