Rock'n'Roll BED или раскладной диван кровать

[Vanone]

долго искал сам, да и на форуме задавали вопросы про механизм... наконец нашел!!!!

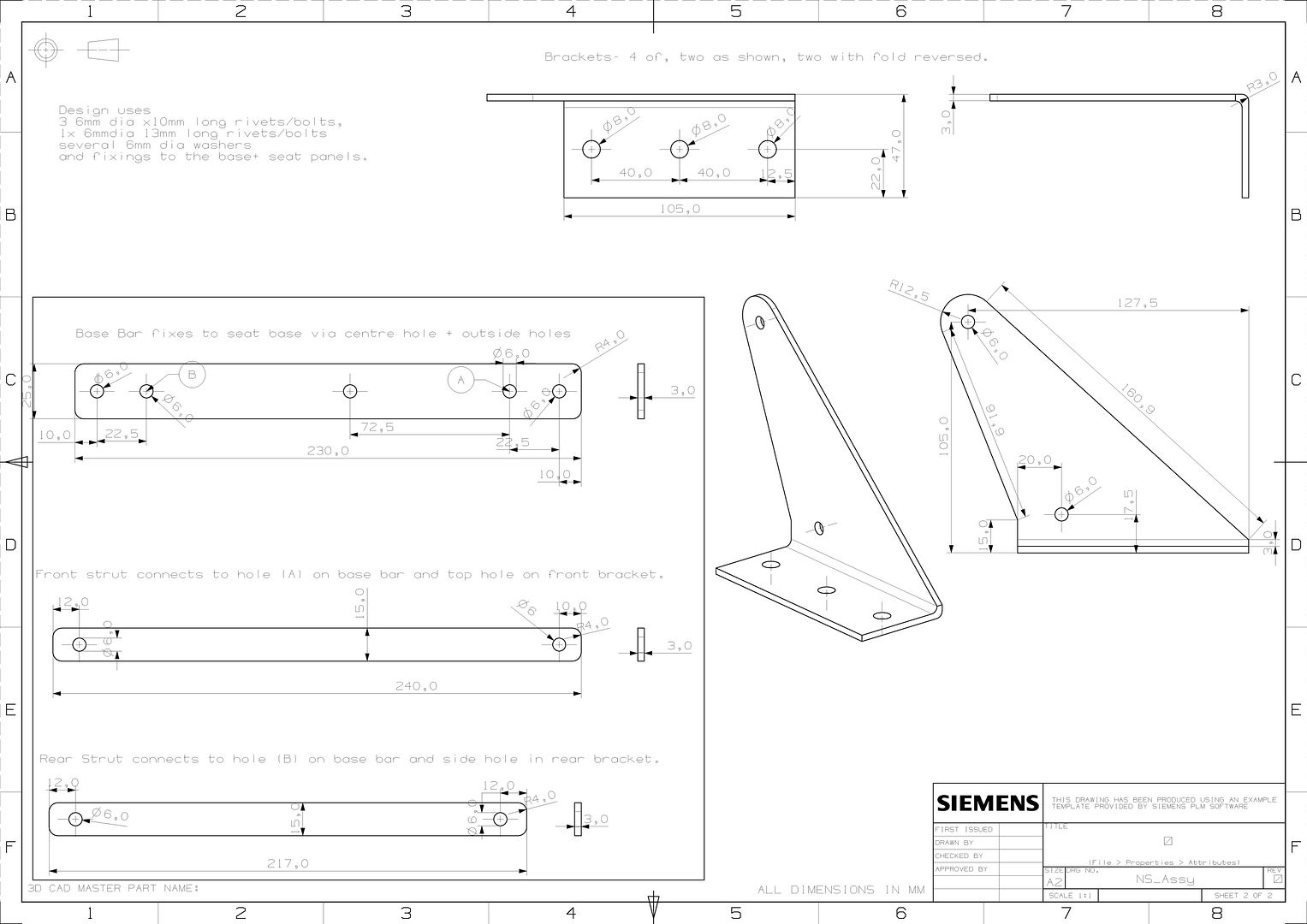

делай раз


делай два







картинки очень большие и не влезают в окно форума . поэтому жмём на спойлер- на картинку правой кнопкой мыши - открыть в новой вкладке/окне - и сохраняем

[пупсик56]

Благодарю

[sergeyksn]

еще бы чертежи крепежа из фанеры и побольше фоток, кто это сумел сделать самостоятельно
Можно ли родной диван от Транспортера приладить как-то на эти крепления? У меня только спинка снимается.

[КУЗНЕЦ]

еще бы чертежи крепежа из фанеры и побольше фоток, кто это сумел сделать самостоятельно
Можно ли родной диван от Транспортера приладить как-то на эти крепления? У меня только спинка снимается.

поддерживаю предложение коллега!

[Vanone]

а что тут мелочиться- давайте я всё сделаю, вам по почте вышлю! САРКАЗМ!!! ребята ну проявите смекалку!

• обратите внимание на нижние фотки- это не Т3...
• обратите внимание на свой бус.. как плотно диван прилегает к картам салона? ест ли там зазор для механизма? а 2 механизма влезут???
• чисто по логике, отпилив крепления нижней части дивана (она на железной раме) её можно прикрутит к уголкам.. если место будет между козовом и диваном..

[sergeyksn]

а что тут мелочиться- давайте я всё сделаю, вам по почте вышлю!

я первый в очереди
просто чертежи находятся в разделе о Т3, логично было первой мыслью предположить, что это для нашего буса. Я вот долго думал, что на фотке, где крепление к фанере. Мысленно крутил по всякому и решился вопрос задать. А оказалось это не Т3 Я уж испугался, может мне немцы чего-то не доложили в бус, арки колесные не в том месте и прочее
Спасибо большое. Есть от чего оттолкнуться и помыслить.
Часто езжу на дачу-рыбалку и ночую в бусе. Актуальная тема.
Можно еще разобрать старый советский диван, там тоже есть механизм

[anton volkov]

В магазине мебельной фурнитуры продаётся механизм дивана-книжки,300 р. за пару железяк,вот думаю попробовать приладить.Сейчас спинка дивана складывается вперёд,всё вроде бы несложно,но вот эти зазоры..Буду думать,как потеплеет.



[Vanone]

Anton- точно такие же крепления походу)

[moiseev]

Давно подумываю об организации спального места на основе переднего полуторного сиденья. Если вкратце на словах, то 2 таких сиденья поставить спинками друг к другу, скрепить петлями вверху спинок . Если разложить, то вполне комфортный спальник получится. Делал кто-нибудь так ?

[jeffrec]

http://озмф.рф/katalog.phtml?fFolder=5
различные мебельные раскладные механизмы , удобно что можно посмотреть их в действии
